  APR기술은 침하된 구조물에 유압잭의 반력으로 소요 지지층까지 보강파일을 압입하여 기초를 보강하고, 압입한 보강파일을 동시 가압하여 구조물을 복원 인상 할 수 있는 신기술이다. 구조물을 인상하여 기둥, 보 등 구조부재를 치환 보수·보강할 수 있고, 기초파일공사를 기초콘크리트 타설 후 상부공사와 동시에 진행할 수 있다.

  압입파일의 내력 및 보강량을 정량적인 수치로 산출 및 확인 할 수 있다. 중장비가 아닌 소형의 유압장비로 강관을 비굴착 무진동 압입하기 때문에 기초 저면의 지반교란 없이 압밀이 촉진되고, 협소공간이나 하천, 계곡등에서도 주위 환경에 유해한 영향 없이 적용 할 수 있는 친환경기술이다.



- 기존구조물을 사용하면서 공사진행 (차량통행).
- 기존구조물의 자중과 반력을 이용한 파일 압입.
- 진동, 소음, 분진, 굴착이 없어 폐기물 없는 친환경적인 공법.
- 유압 게이지로 계측 압입하여 지반의 상태를 N치로 평가하는 과학적 공법.
- 개별압입으로 기초보강 후 동시 가압하여 인상.
- 기존 구조물 기초보강 후 뜬구조로 지하증축.
- ±5~10mm 허용변위제어 부등침하 복원인상, 반복적 인상, 평행 이동, 회전.
- 기존벽체 50mm까지 근접 시공 편심모멘트 최소화.
- 장비가 소형으로 1m 이내 협소한 공간, 2m이하 낮은 층고에서도 작업.
- 다양한 기초 형식과 깊이에 적용.
- 다양한 각도의 경사파일 시공가능.



내용 APR 공법 기존 기술
기초보강 비굴착으로 폐기물 발생 없음
강관 무진동 압입으로 지반 압밀보강됨 		굴착으로 인한 지반교란 및 폐기물발생 슬라임, 주입재의 수축, 천공 홀 붕괴 장비의 진동에 의한 지반교란 및 소음
침하건물 인상 기초파일 압입한 후 동시가압 하여 인상
⇒구조물의 하중, 인상할 높이의 제한 적음
⇒재 침하우려 없고, 보강내력 수치측정 가능		 시멘트 액 등을 주입하여 인상
⇒구조물의 하중, 인상할 높이 제한 있음
⇒재 침하될 수 있고, 보강내력 측정곤란
수로교 인상
(받침교체) 		교각과 무관하게 상부구조 인상
교각의 치환 보수보강 가능 		교각에 의지하여 상부구조 인상
교각의 치환 보수보강 곤란
기둥, 보 치환 구조물 인상 후 부분적으로 치환 보강 지금까지 구조부재의 치환보강 개념미흡
선 기초타설 연약지반에서 기초타설 후 파일 후 시공 지금까지 기초파일 후 시공개념 없었음
기술의 적용성 다양한 적용분야로의 확장성 많음 각각의 단일공법에 국한됨

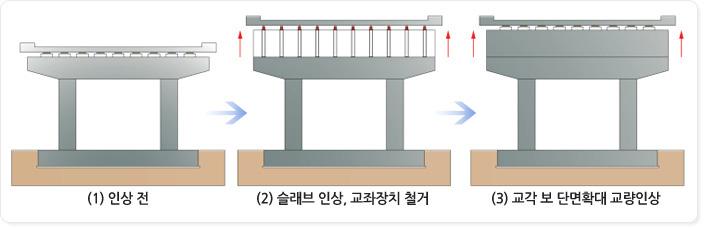

1. 코핑부 확대 인상
1.추상대, 브라켓, 보 치핑, 교각 위에서 유압잭으로 슬래브 인상한다. ①교각 보 단면확대→상부하중 증가한다.(지진 발생시 치명적 결함)
2.기존 교좌장치는 철거한다. ②교좌장치 교체→자원낭비, 공사비 증가
3.철근 케미컬 정착하여 교각 보 단면 수직확대한다. ③추상대→고비용, 전도위험, 환경문제 유발

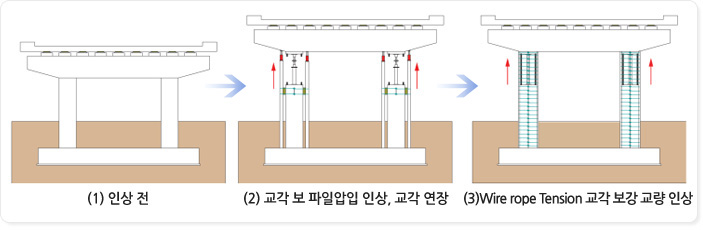

2. 교각 절단 인상
1.파일압입하여 교각 보 Jack Up한다. ①인상높이 클때, 기초깊이 깊을때 적용하면 효과적인 공법이다.
2.압입파일과 교각은 Wire rope Eye Bolt Tension 횡구속한다. ②기존 교좌장치 교체하지 않는다. 경제적인 공법이다.
3.교각 Wire Saw 절단, Chipping 한다.
4.교각 상/하부는 Screw Jack으로 연결한다.
5.수직Bar 설치하고 Wire rope Tension하면 교각 축력, 내진성능 대폭 향상된다.

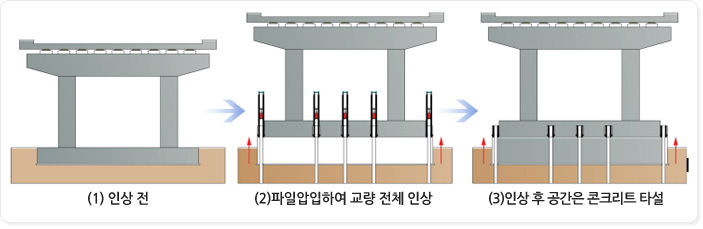

3. 교량 기초 인상
1.교각 기초에서 파일 압입하여 교량 전체를 원형 그대로 인상한다. ①인상높이 2m이하에서, 기초깊이 낮을때 매우 효과적인 공법이다.
  ②기존 교좌장치 교체하지 않고, 경제적인 공법이며 친환경적인 공법이다.

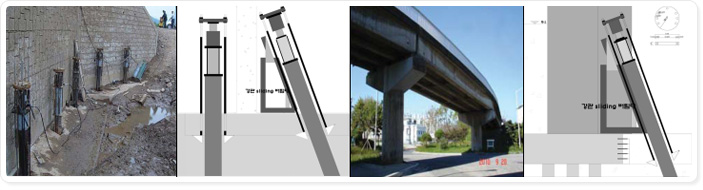

경사 파일 - 다양한 각도의 경사파일 시공가능
